01 Kerfisbúnaður
Það eru tvær 1,000 MW ofur-ofurkrítískar kolakynnar einingar (nr. 3 og nr. 4) uppsettar í orkuveri B í orkuframleiðsluhlutafélagi, sem hver um sig er útbúin tveimur fóðurvatnshverflum til að keyra fóðurvatnsdælurnar, og engar rafmagns fóðurvatnsdælur.

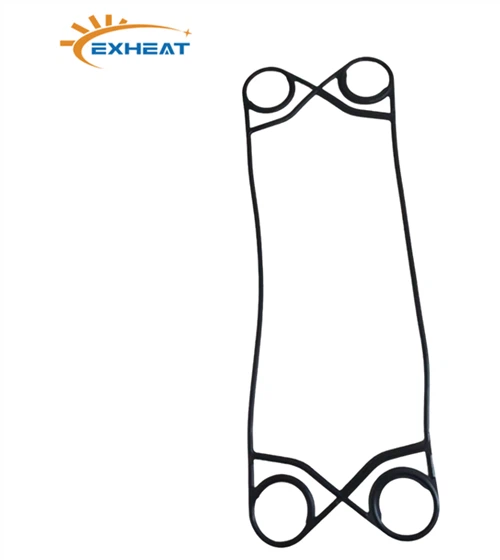

Hver fóðurvatnsdæluhverfla er búin sjálfstætt smurolíukerfi, þar á meðal tvö sett af litlum plötuvarmaskiptum, einn í notkun og einn í biðstöðu, með lokað kælivatn sem kælivatnsgjafa. Varmaskiptaplöturnar eru 0,5 mm á þykkt og hver plata er búin þéttingu. Plöturnar eru búnar ramma, snúningshornið á milli aðliggjandi platna er 180 gráður, plötubúnt til að mynda röð samhliða rása, varmaskiptaplötu á báðum hliðum olíunnar, vatn og tvenns konar miðlar í viðeigandi rás, treysta á varmaskiptaplötuna til að flytja hitamuninn til að ná hlutverki kæliolíuhita.
02 Slys
Lokuð kælivatnsdæla reglubundinn snúningur, ræsið lokaða kælivatnsdælu nr. 2, gengur eðlilega, 11:07 stopp nr. 1 lokuð kælivatnsdæla, nr. 1, nr. 2 fóðurdæla hverfli sleppti einu á eftir annar, með 85 ms millibili, leysti MEH fyrst út úr „þrýstingi smurolíu er lágur“ (fast gildi 0.07 MPa). Athugaðu söguferilinn komist að því að fæða dæla túrbínu smurefni þrýstingur lágt, stator kælivatnsrennsli lágt viðvörun, gefið út á sama tíma með lokuðu kælivatnsdælu rofi. 11:{{20}}7:08 stopp nr. 1 lokuð kælivatnsdæla; 11:07:11 lokuð kælivatnspípaþrýstingur úr 0,78 MPa féll skyndilega í 0,56 MPa (lágmark), vatnsþrýstingssveiflusvið 0,22 MPa; 11: 07:11 tvær fóðurdælur leystu út með 85 ms millibili, MEH leysti þá fyrstu út úr "sleiruolíuþrýstingi" (fast gildi 0,07 MPa). 07:11 2 fóðurdæla túrbínu smurefnisþrýstingur lágur Ⅱ rofi náðu aðgerðagildinu (0,07 MPa), túrbínan fóðurdælu sleppti; 11:07:11 lágt vörn fyrir kælivatnsrennsli stator náði aðgerðagildinu, vegna tilvistar verndar 30 sek. seinkun, kveikti vörnin ekki á útslöppunarlogic (stator kælivatnskælir fyrir plötuvarmaskipti).
03 Orsakagreining
Af mynd 1 má sjá að hitinn í smurolíunni er hleypt út í lokað kælivatnskerfið í gegnum plötuvarmaskiptinn. Plata varmaskipti kjarnahluti hitaflutningsplata er úr ryðfríu stáli, þykkt um 0,5 mm. venjulega með mold verður þrýst inn í ýmsar raufar eða bylgjupappa (lárétt bein bylgjupappa, síldbein bylgjupappa, ská bylgjupappa osfrv.), Ekki aðeins til að auka stífni plötunnar, heldur einnig til að koma í veg fyrir aflögun bylgjupappa á plötunni. þrýstingur, auka ókyrrð vökvans og svæði hitaflutnings, og á sama tíma að standast mismun á þrýstingi á báðum hliðum. Þess vegna er plötuuppbyggingin til að tryggja að plötuvarmaskiptirinn skilvirkur varmaflutningsfestingar. Vegna þess að plötuhitaskiptaplatan er þunn, þegar varmaskiptin á báðum hliðum þrýstingsmunarins breytist, mun hafa áhrif á lögun plötunnar, mun varmaskiptanum á báðum hliðum rúmmálsins fylgja lítilsháttar breyting á þessum eiginleika. er auðvelt að hunsa.
Í ferlinu við hraðar sveiflur á lokuðu kælivatnsþrýstingi, hefur plötukælir varmaskiptaplatan áhrif á þrýstingsmuninn á milli tveggja hliða öraflögunarinnar, vatnshlið rýmisins dregst hratt saman, olíuhliðin á rýmisstækkunin, smurolían í kerfinu stækkar og fyllir upp aukið rými á olíuhlið varmaskiptisins, sem leiðir til tafarlausra sveiflna á smurolíuþrýstingi túrbínu fóðurdælunnar niður í 0.07 MPa, sem nær gildi virkni smurolíuþrýstings lágs Ⅱ rofi, og 2 fóðurdæluhverflarnir eru í röð.
Eftir að einingin leysti út, til að sannreyna sambandið á milli þrýstingssveiflu lokaða kælivatnskerfisins og smurefnakerfisþrýstings fóðurdæluhverflunnar, var rofaprófun á lokuðu kælivatnsdælunni endurtekin og smurolíuþrýstingsmælarnir á fóðurdæluhverflurnar tvær voru vaktaðar á staðnum. Start nr. 2 lokuð kælivatnsdæla, start eðlilegt, stopp nr. 1 lokuð kælivatnsdæla, fóðurdæla túrbínu smurolíuþrýstingur samstundis hröð lækkun á lokuðu kælivatnsþrýstingi á 3 s úr 0.81 MPa í {{ 6}}.65 MPa, nr. 2 fæða dæla túrbínu smurolíuþrýstingur er lágur Ⅰ rofa virkni, og stator kælivatnskerfi rennsli hefur veruleg áhrif.
04 Meðferðarúrræði
a. Í verndarrökfræði fóðurdælu túrbínu smurolíuþrýstingur lágur Ⅰ byrja biðstöðu smurolíudæla, viðbótar seinkun 3 s skilyrði, olíuþrýstingur tafarlaus sveifla<3 s, standby oil pump is too late to start, in order to ensure that the turbine does not burn tile accident, usually lubricating oil pressure low Ⅱ value in the accident lubricating oil pump at the same time to trigger the feed pump turbine tripping protection. In order to avoid false tripping caused by lubricant pressure fluctuation of feed pump turbine, the 3 s delay condition of standby pump can be cancelled, but it is required that the oil pressure is low Ⅰ switch action is safe and reliable, otherwise it is easy to cause the standby oil pump to start frequently. Lubricating oil pressure low Ⅱ trigger feed pump turbine trip protection, can increase 0.5 ~ 1 s delay, but increased the risk of shaft tile burn.
b. Vegna öraflögunar plötuvarmaskiptisins af völdum lágs smurolíuþrýstings, aðeins tafarlausra sveiflna, er hægt að endurheimta kerfisolíuþrýstinginn á stuttum tíma, þess vegna í smurolíukerfi olíuleiðslu (sérstaklega í þrýstirörinu nálægt punktinum) að taka olíu) til að setja upp rafgeyma, í smurolíuþrýstinginn í stuttan tíma þegar smurolíuþrýstingurinn er lækkaður, getur rafgeymirinn sem geymdur er í losun smurolíu, til að bæta upp fyrir kerfisþrýstinginn, dregið úr áhrifum af tafarlausum sveiflum í smurolíuþrýstingi á kerfinu.
05 Tæknileg samantekt
Eins og er plata varmaskipti er mikið notaður í nýju uppsetningareiningunni, í raunverulegri beitingu varmaskiptaplötunnar eru ör-aflögunareiginleikar oft hunsaðir, og þessi eiginleiki öruggrar og stöðugrar starfsemi kerfisins um tilvist meiri áhættu. Þess vegna, við notkun plötuhitaskiptakerfis, sérstaklega mikilvægara olíukerfisins, í hönnun ætti að borga sérstaka athygli á vandamálinu, er mælt með því að bæta við nægilegri getu rafgeymisins.
